원래 장소:
안후이, 중국
브랜드 이름:
WNK
인증:
CE, ISO
모델 번호:
WNK4S

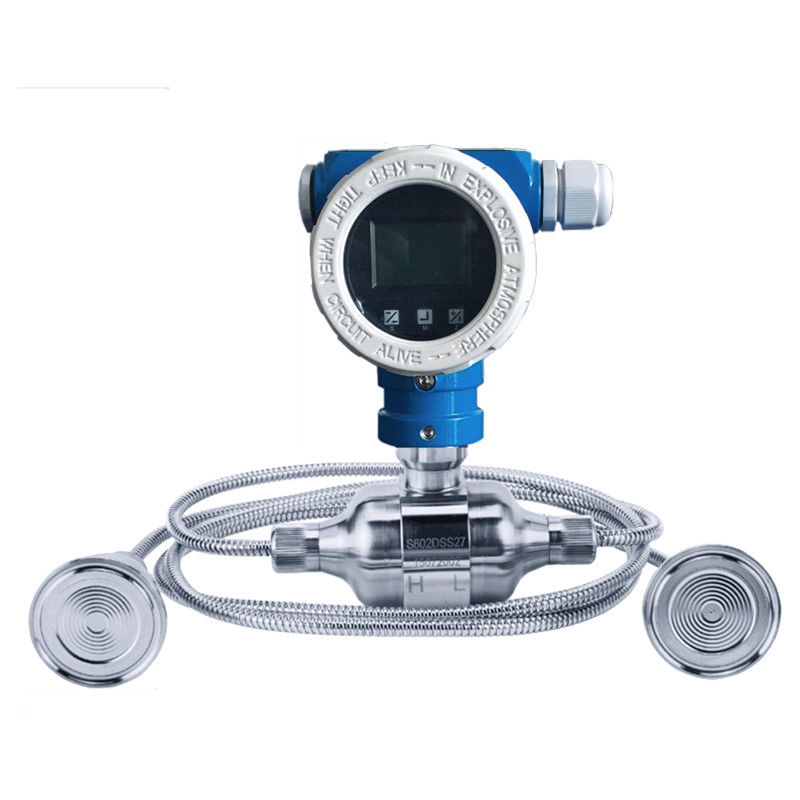

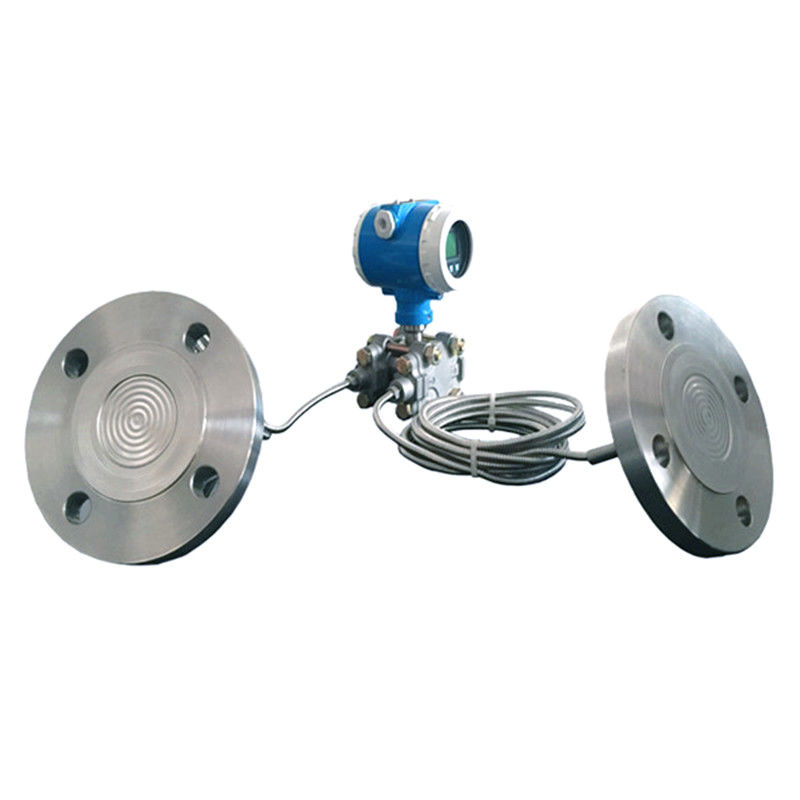

최대 700Bar의 압력을 지원하는 2선식 4-20mA 스마트 압력 트랜스미터
WNK4 시리즈 압력 트랜스미터는 Hefei WNK Smart Technology Co., Ltd.에서 제공하는 비용 효율적인 압력 트랜스미터입니다. 셀 센서와 디지털 처리 회로를 수집하여 압력, 차압 및 레벨 등의 물리적 신호를 표준 신호로 변환합니다.
WNK4 시리즈는 첨단 특정 집적회로 디지털 기술을 적용하여 최고의 정밀도와 신호 균일성을 보유하고 있습니다. 각 트랜스미터 세트는 넓은 작동 온도 범위에서 최대 정밀도와 최소 드리프트를 보장하기 위해 공장에서 주변 온도 보상을 받았습니다.
제품 적용
1. 엔지니어링 프로세스 및 측정의 모든 영역에서 가스, 증기 또는 액체의 게이지 및 절대 압력 측정.
2. 액체의 레벨, 부피 또는 질량 측정.
3. 감지 요소를 사용하여 가스, 증기 및 액체 흐름의 흐름을 측정합니다.(부피 및 질량 흐름)
4. 최대 700bar의 고압.
제품특징
1. 기준 정확도는 최대 0.2%입니다.
2. 장기적 안정성
3. 본질 안전 및 방염 방폭
4. 범위 감소 비율 100:1
5. Modbus 통신 프로토콜 사용
기술 데이터
| 측정된 매체 | 액체, 가스 및 증기 |
| 압력 범위 | -100KPa~70MPa |
| 출력 신호 | 4~20mA, 모드버스-RS485, 1-5V |
| 정확성 | 0.2% |
| 안정 | 5년간 URL의 ±0.3% |
| 온도 드리프트 | URL/10°C의 ±0.05% |
| 표시하다 | LCD 또는 포인터 옵션 |
| 하우징 재료 | 알루미늄14 |
| 프로세스 연결 | M20×1.5;G1/2;1/2NPT; 플러시 다이어프램 |
| 보호 등급 | IP66/67 |
| 전원공급장치 | 10.5-55V DC 10.5-30V DC |
| 주변 온도 | -40~85°C, LCD 헤더의 경우 -40~80°C |
| 보관온도 | -45~85°C, LCD 헤더의 경우 -40~80°C; |
|
차원 |
디스플레이 포함: 84*1110*52 (mm) |
| 순중량 | 1.1kg(브래킷 또는 프로세스 연결 제외) |
설치 다이어그램
주문서
