원래 장소:
안후이, 중국
브랜드 이름:
WNK
인증:
CE, ISO, HART
모델 번호:
WNK51

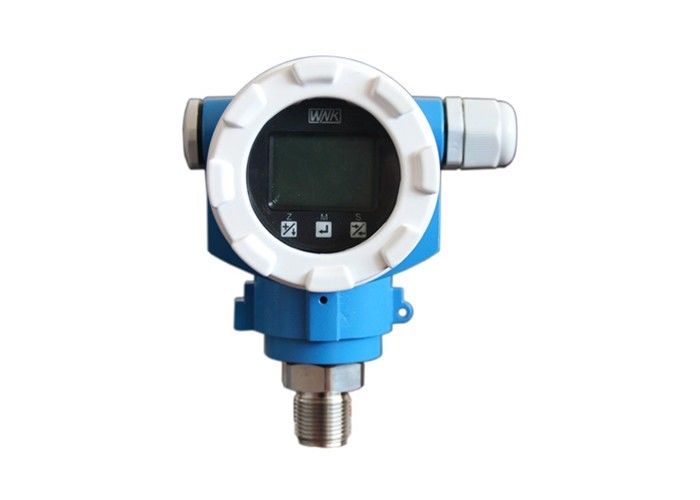

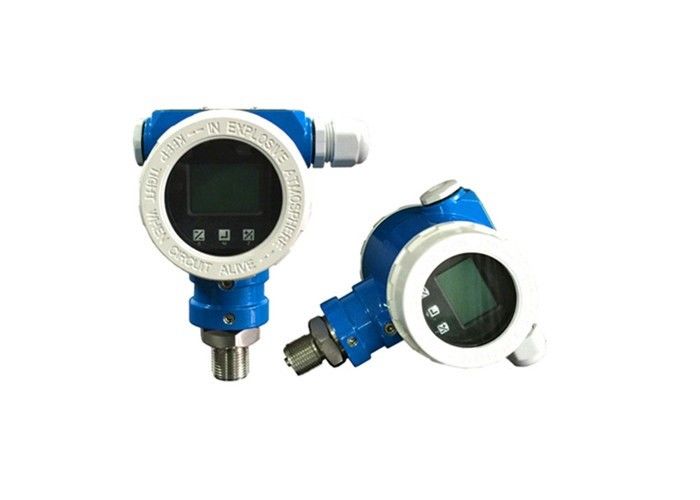

유제품 폐기물 솔루션 0.05%까지의 정확성으로 물 측정용 스마트 압력 송신기
WNK5 시리즈 압력 송신기는 헤페이 WNK 스마트 테크놀로지 (Hefei WNK Smart Technology Co., Ltd.) 에서 제공하는 고성능 압력 송신기입니다. 압력의 물리적 신호를 변환합니다.표준 신호로 압력과 레벨 등의 차이는, 셀 센서와 디지털 처리 회로를 수집함으로써.
우리의 WNK5 시리즈는 첨단 특정 통합 회로 디지털 기술을 적용하여 최고의 정확성과 신호 균일성을 가지고 있습니다.송신기의 각 세트는 우리 공장에서 환경 온도를 보상, 최대 정밀도와 넓은 작업 온도 범위에서 미니 드리프트를 보장합니다.
제품 사용
1기체, 증기 또는 액체에서 기저 및 절대 압력 측정 공학 과정 및 측정의 모든 영역에서.
2액체에서의 수준, 부피 또는 질량 측정
3. 감지 요소와 함께 작업, 가스, 증기 및 액체 흐름의 흐름을 측정.
4고압 700바르까지
제품 특징
1높은 기준 정확도 0.05%까지
21년 동안 장기 유동 ≤±0.25%URL
3Hart, PROFIBUS-PA 또는 FF 프로토콜 선택.
4내부적으로 안전하고, 폭발도 방지합니다.
5100의 저하 비율:1
6. 쉬운 캘리브레이션을 위해 스마트 타입
기술 데이터
| 측정 매체 | 액체, 가스 및 증기 |
| 압력 범위 | -100KPa~70MPa |
| 출력 신호 | 4~20mA, Hart, PROFIBUS-PA 옵션 |
| 정확성 | 00.075%, 요청에 따라 더 높습니다. |
| 안정성 | 5년 동안 URL의 ±0.15% |
| 온도 변동 | URL/10oC의 ±0.03% |
| 표시 | LCD 또는 포인터 선택 |
| 주택 재료 | 알루미늄14 |
| 프로세스 연결 | M20×15G1/2;1/2NPT |
| 보호급 | IP66/67 |
| 전신증명 | 엑시IICT4, 엑시IICT6, 엑시IICT6 |
| 전원 공급 | 10.5~55V DC 10.5~30V DC |
| 실내 온도 | -40 ~ 85oC, LCD 헤더에 대한 -40 ~ 80oC |
| 저장 온도 | -45~85°C, LCD 헤더의 경우 -40~80°C |
| 측정 | 95*126*52 (mm) |
| 디스플레이 없이: 95*115*52 (mm) | |
| 순중량 | 1.7kg (브랙릿 또는 프로세스 연결 없이) |
설치 도표
주문표
| 모델 | 제품 세부 정보 | ||
| WNK51 | 스마트 고 정밀 압력 송신기 | ||
| 코드 | 승인 | ||
| A | 비위험 지역 | ||
| 1 | 엑시알CT6 | ||
| 2 | 엑시알CT4 | ||
| 3 | EXDIIBT6 | ||
| 다른 승인 또는 더 많은 정보를 위해 저희에게 연락하십시오. | |||
| 코드 | 출력 코드 | ||
| A | 4... 20mA | ||
| H | 4... 20mA, HART | ||
| P | PROFIBUS-PA | ||
| F | FF | ||
| 코드 | 표시 | ||
| A | 디스플레이가 없습니다. | ||
| L | LCD | ||
| 코드 | 가구, 케이블 입구, 보호 | ||
| A | 알루미늄14, M20×15IP66/67 | ||
| B | 알루미늄 14,G1/2,IP66/67 | ||
| C | 알루미늄14,1/2NPT,IP66/67 | ||
| 코드 | 센서 범위, 측정 압력 | 코드 | 절대 압력 센서 범위 |
| 1C | 100mbar (10kPa/1mH2O) | 2C | 100mbar (10kPa/1mH2O) |
| 1E | 250mbar (25kPa/2.5mH2O) | 2E | 250mbar (25kPa/2.5mH2O) |
| 1F | 400mbar (40kPa/4mH2O) | 2F | 400mbar (40kPa/4mH2O) |
| 1H | 1bar (100kPa/10mH2O) | 2H | 1bar (100kPa/10mH2O) |
| 1K | 2bar (200kPa/20mH2O) | 2K | 2bar (200kPa/20mH2O) |
| 1M | 4bar (400kPa/40mH2O) | 2M | 4bar (400kPa/40mH2O) |
| 1P | 10bar (1MPa/100mH2O) | 2P | 10bar (1MPa/100mH2O) |
| 1S | 40bar (4MPa/400mH2O) | 2S | 40bar (4MPa/400mH2O) |
| 1U | 100bar (10MPa/1000mH2O) | 2U | 100bar (10MPa/1000mH2O) |
| 1W | 400bar (40MPa/4000mH2O) | 2W | 400bar (40MPa/4000mH2O) |
| 1X | 700bar (70MPa/7000mH2O) | 2X | 700bar (70MPa/7000mH2O) |
| 코드 | 캘리브레이션 단위 | ||
| 1 | 센서 범위,mbar/bar | ||
| 2 | 센서 범위,kPa/MPa | ||
| 3 | 센서 범위 mmH2O/mH2O | ||
| 4 | 센서 범위,psi | ||
| 코드 | 디아프라그마 재료 | ||
| 1 | 316L | ||
| 2 | C-276 합금 | ||
| X | 다른 특별 요구 사항 | ||
| 다른 특별한 종류의 대막은 저희에게 문의하십시오. | |||
| 코드 | 프로세스 연결; 나사 | ||
| GA | 남성 가닥 G1/2, 내부 구멍 3mm,316 | ||
| GB | 남성 가닥 G1/2, 내부 구멍 11.4mm,316 | ||
| GC | 여성 가닥 G1/2, 내부 구멍 3mm,316 | ||
| GD | 여성 가닥 G1/2, 내부 구멍 11.4mm,316 | ||
| NA | 남성 가닥 1/2NPT, 내부 구멍 3mm,316 | ||
| 참고: | 남성 가닥 1/2NPT, 내부 구멍 11.4mm,316 | ||
| NC | 여성 가닥 1/2NPT, 내부 구멍 3mm,316 | ||
| ND | 여성 가닥 1/2NPT, 내부 구멍 11.4mm,316 | ||
| MA | 남성 가닥 M20×15, 내부 구멍 3mm,316 | ||
| MB | 남성 가닥 M20×15내부 구멍 11.4mm316 | ||
| JX | 다른 특별 요구 사항 | ||
| 다른 특별한 연결 나사 스레드, 저희에게 연락하십시오. | |||
| 코드 | 프로세스 연결 재료 | ||
| 3 | 316 | ||
| H | 합금 C | ||
| 코드 | 초전압 보호 | ||
| A | 아니 | ||
| M | 초전압 보호 | ||
| 코드 | 장착대 | ||
| A | 아니 | ||
| U | 파이프용 장착대 | ||
| 전형적인 모델#:WNK51 AHL A1P21 MA3 AU | |||
