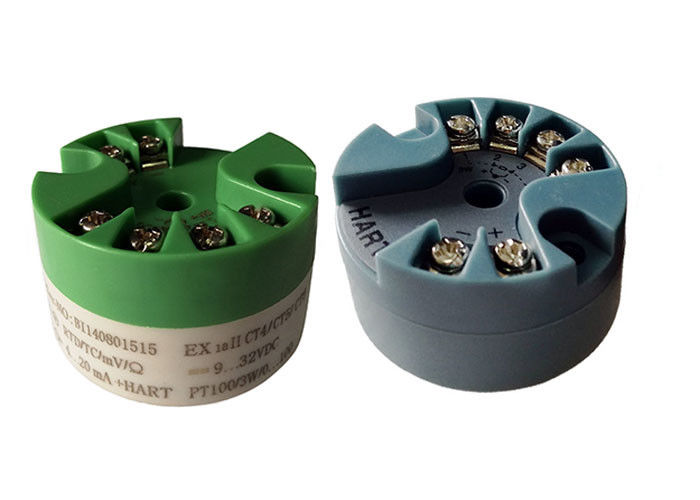

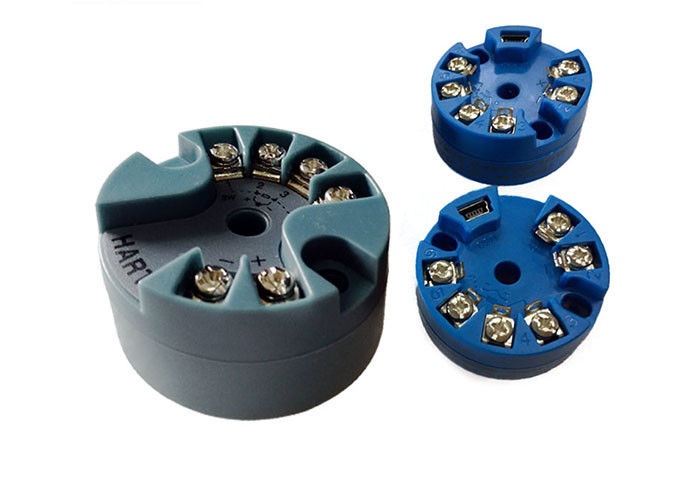

고정확도 4-20mA 수사슴 PT100/Rtd 머리 산 온도 전송기

WNK65는 E, J, B, K, N, R, S의 T 유형을 포함하여 열전대의 Cu50, Cu100, PT100, PT1000 및 8가지의 유형을 포함하여 열 저항기의 4가지의 유형을 위해 적당합니다. 그리고 그것은 -10의 minivolt 신호의 측정을 지원합니다~100mV와 -100~ 0의1000mV 및 저항하는 신호~400Ω와0~4000Ω. 고립 전압은 DC1000V입니다.

Pls는 WNK65를 사용하기 전에 지시를 똑똑히 읽고, 그러므로 운영합니다. 신청에서 불분명한 아무거나가 있는 경우에, pls는 아닙니다 heisitate 저희에게 연락합니다, 우리는 당신 에게로 오고 문제를 가능한 빨리 해결할 것입니다.


2. (2선식) 수사슴 의정서 디지털 통신, 수사슴 커뮤니케이션을 가진 출력 신호 4-20mA는 유입물 4-20mA 아날로그 산출;
3. 송신자 또는 PC 윤곽과 벌레잡기 소프트웨어는 원격 관리를 할 수 있습니다;
4. thermalcouple의 부호 끝 보상은 내부 온도 감지기, 외부 온도 감지기, 조정 온도 가치 및 forbide 부호 끝 보상을 선택할 수 있습니다;
5. 내부 코드 끝 보상 정확도: ±0.5ºC
6. 습기: 0-64 초 조정가능한;
7. 자료 리프레시 빈도: 4times/second;
8. 안정성: ±0.2%/year;
9. Woring 주위 온도 범위: -40ºC~+85ºC;
10. 차원: φ44mm;
11. 장착 구멍 거리: 33mm;
12. 반대로 기계적인 진동: 10~60HZ의 0.21mm 사인 파동;
13. 반대로 고주파 방해: IEC61000-4-3, 20V/M, 80~1000MHZ


2. 하드웨어 구성요소

2.1 힘

1. 공급 출력 범위는 항구 1과 2.에서연결된 DC9V~32V 입니다.
2. 방향 전압 보호 회로, 힘의 misconnetion 반대 위치에 초래할 것입니다 아무 손상도 박아 넣지 마십시오.

주: 감지기 항구도 24V를 결코 연결하지 마십시오! 그것은 전송기의 영원한 손상을 초래할 것입니다!

2.2 항구 도표 타전

2.3 감지기 연결 항구

주요 감지기 정확도 모수:


경쟁 이점:

1. , 13 년 직업적인 연구, 발전 및 생산 경험 이상 2004년에 발견하는;
2. 주문화 서비스를 제공하는 경험있고는 직업적인 연구 및 개발 팀;
3. 전송기 핵심 요소 PCB를 일으키기, 전송기 생산자를 위한 공급 PCB;
4. 0.05%FS까지 고정확도;
5. 각종 산출 I2C, SPI, 4~20mA, 수사슴, Modbus, Profibus Pa, 0.5-4.5V, 0.2-2.9V 및 다른 아날로그 산출;
6. 우리의 제품은 독일, 노르웨이, 폴란드, 핀란드, 스페인, 영국, 프랑스, 러시아, 미국, 브라질, 멕시코, 호주, 일본, 한국, 태국, 인도네시아, 우루과이 및 다른 많은 국가에 수출되었습니다.
